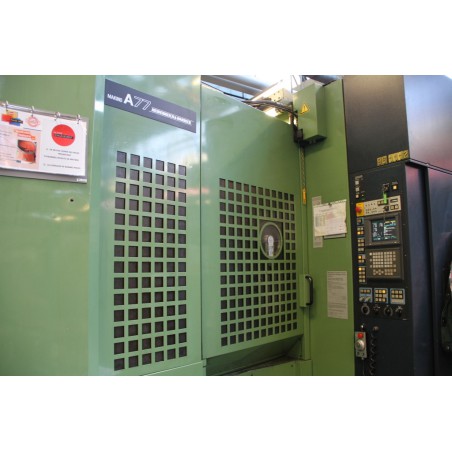

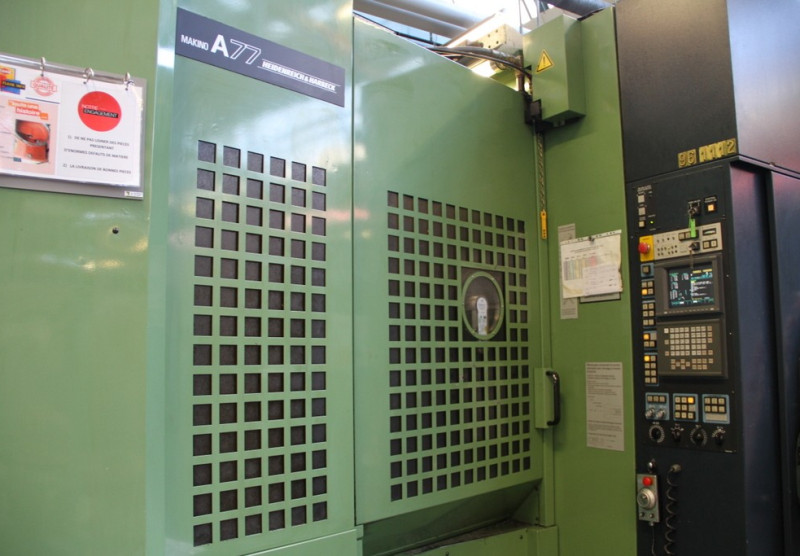

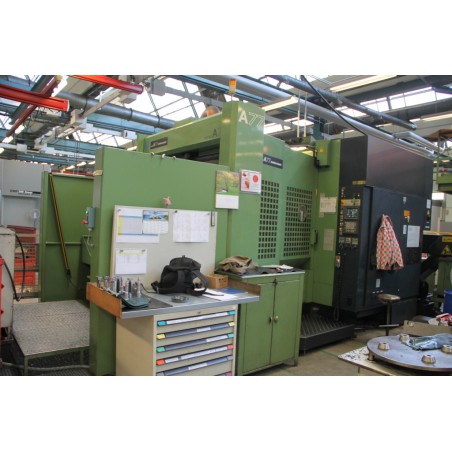

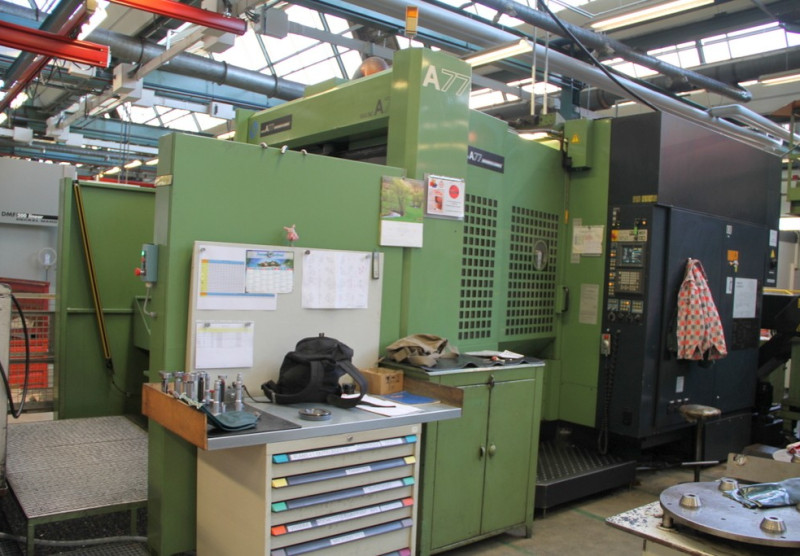

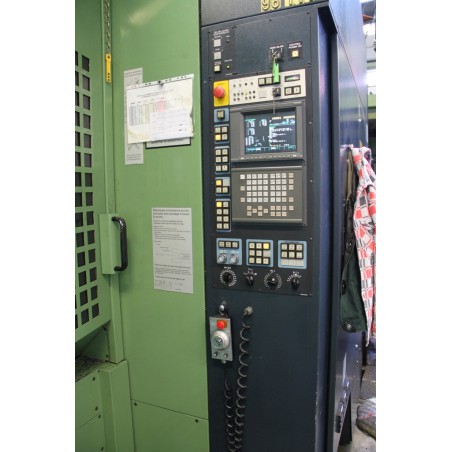

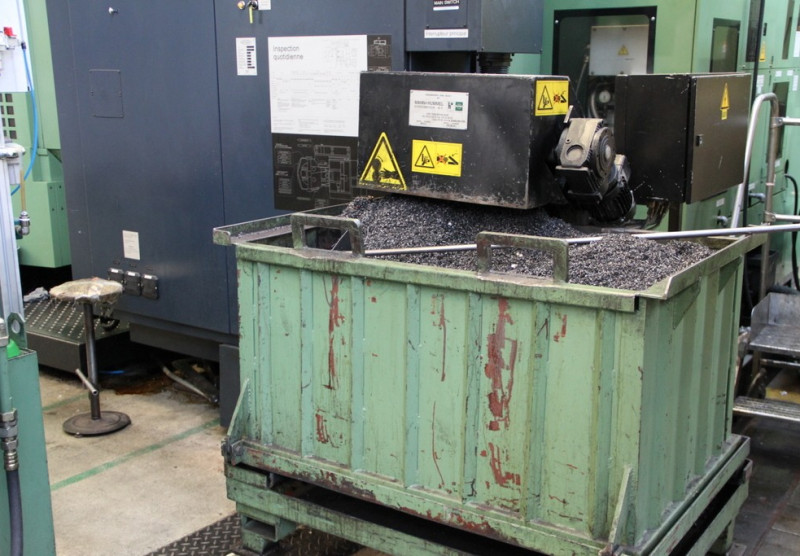

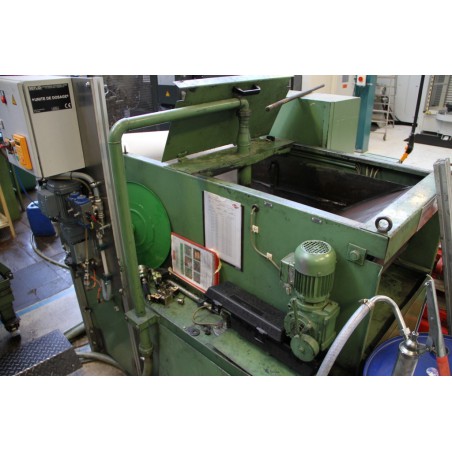

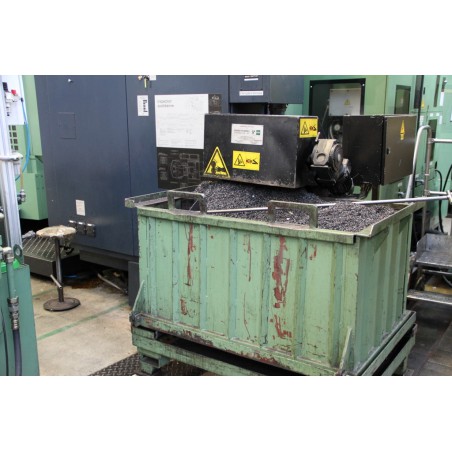

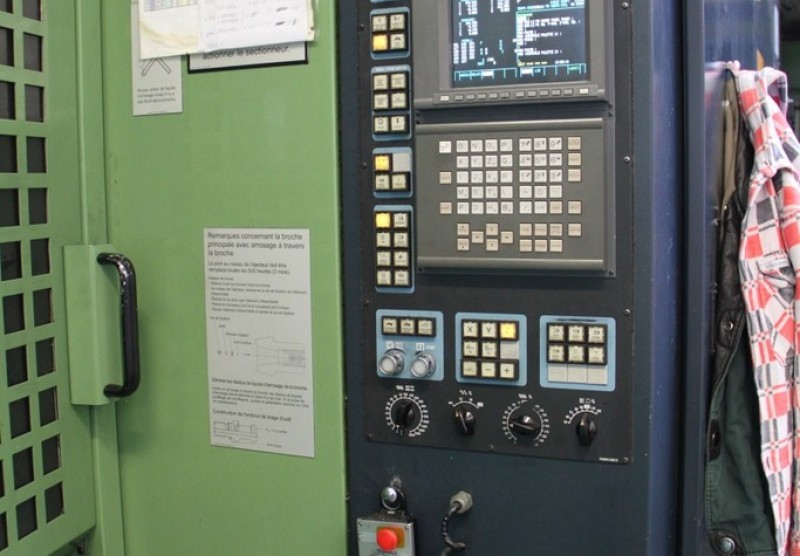

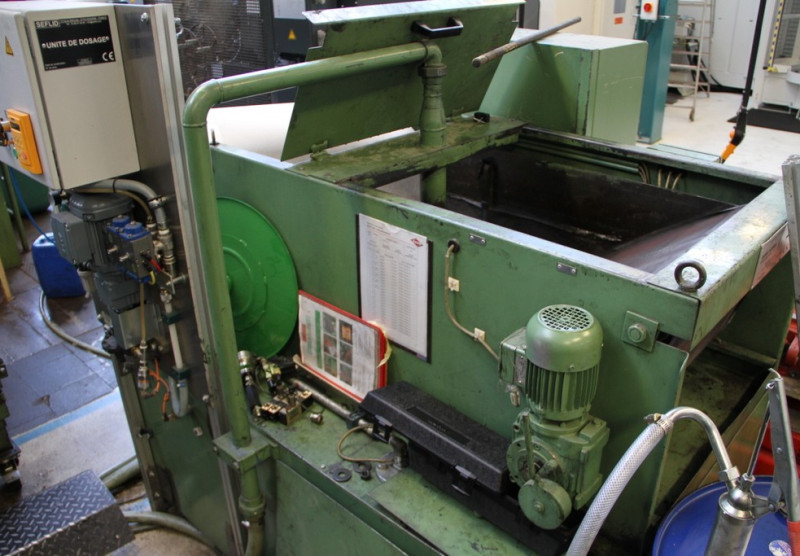

Centre d'usinage horizontale MAKINO A77 occasion

Centre d'usinage horizontal MAKINO A77 occasion

Fiche technique

Caractéristiques générales

Course axe X (colonne)	: 800 mm
Course axe Y (unité de broche)	: 750 mm
Distance surface table-centre broche	: 100-850 mm
Course axe Z (table)	: 770 mm
Distance centre de table-tête de broche	: 180-950 mm
Hauteur max. de charge à partir de la surface palette	: 1000 mm
Diamètre palettisable	: Ø 1030 mm

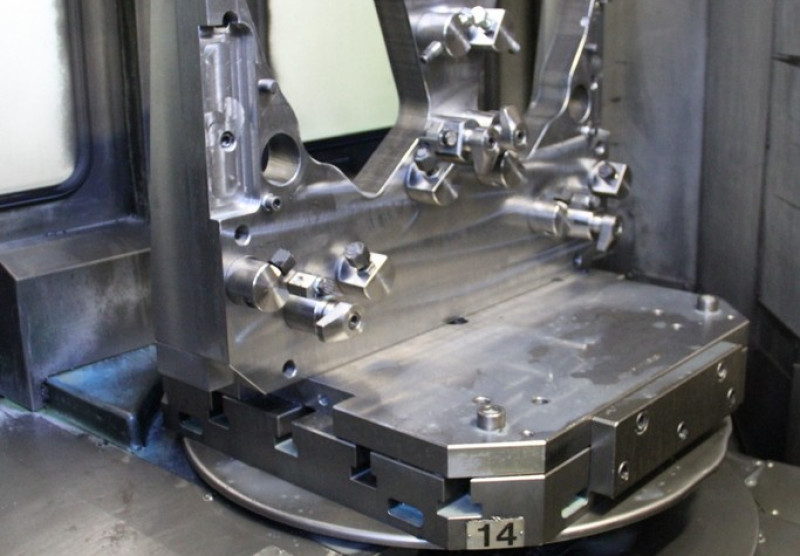

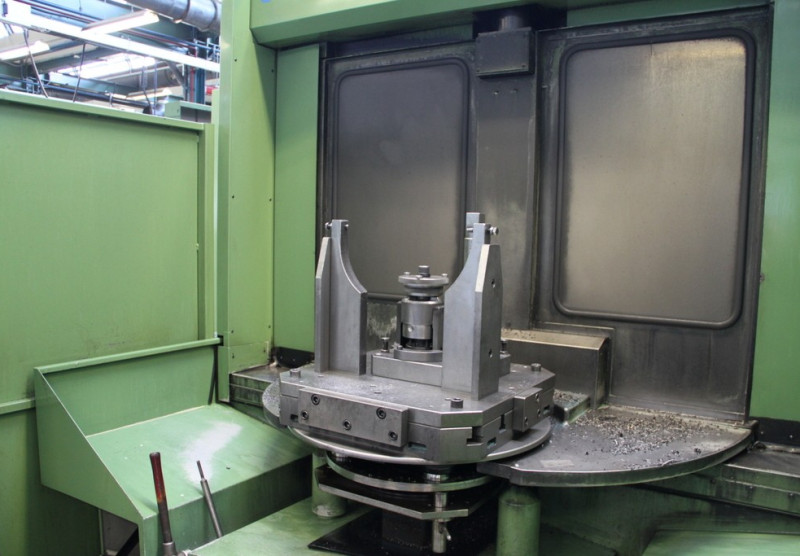

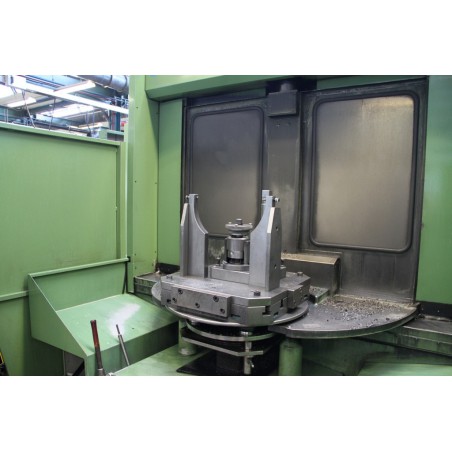

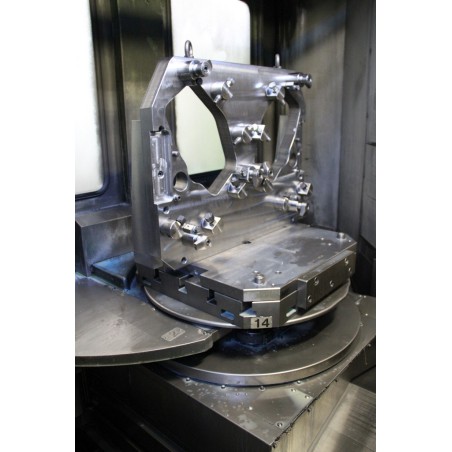

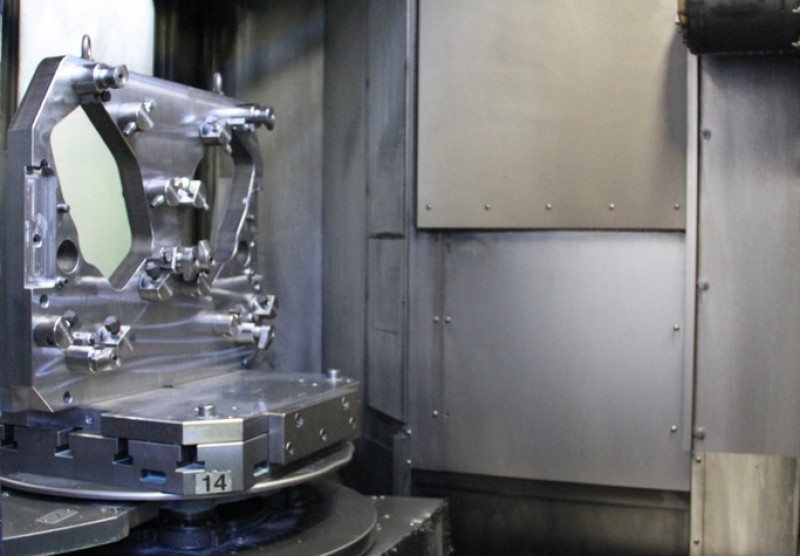

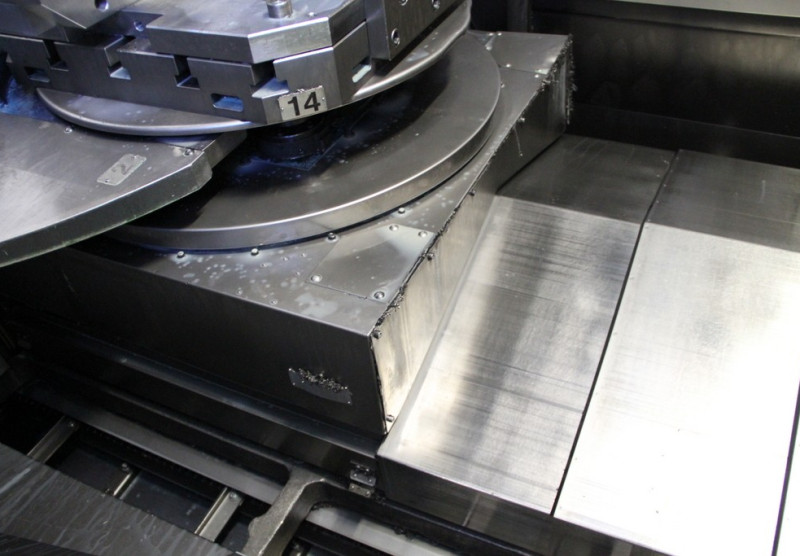

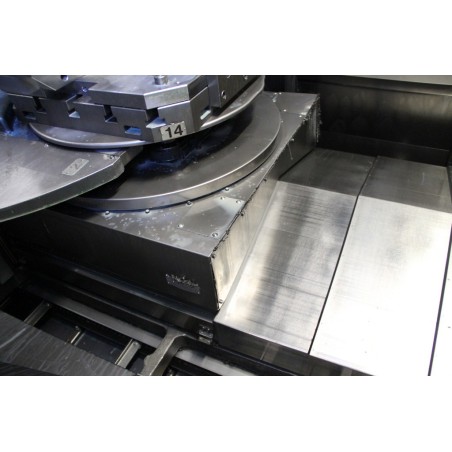

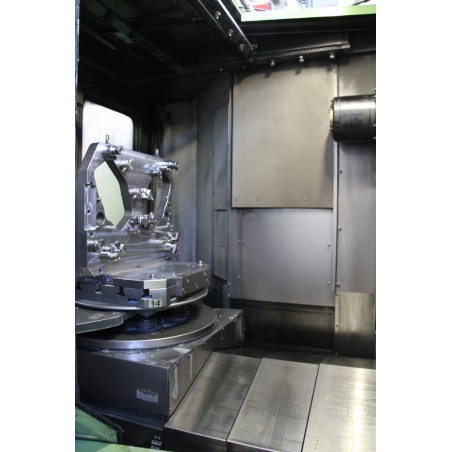

Caractéristiques de palette

Dimension de palette	: 630x630 mm
Poids pièce admis	: 1200 kg
Nombre de rainures de serrage à la surface de palette	: 5
Caractéristique des rainures de serrage	: 22 H8, écart 150 mm
Butée 2 bords pour dispositif serrage	315±0,01 mm

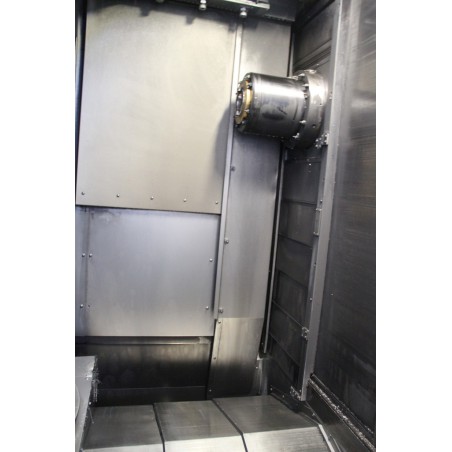

Unité de broche

Plage de vitesses	: 20-10000 min-1
Couple max.	: 390 Nm
Accélération de 0 à 5000 min^-1	: 1 s.
Accélération de 0 à 10000 min-1	: 3,9 s.
Diamètre palier broche	Ø 110 mm
Raccordement d'outil	: ISO 50 / HSK-A100
Effort de serrage d'outil	: > 19,6 kN
Puissance moteur à courant triphasé à commande numérique	: 26 kW, 100% régime permanent 30 kW, 15 min.

Moteur des axes d'avance

Servomoteurs AC à commande numérique pour
- Axe X	: FANUC alpha 30
- Axe Y	: 2x FANUC alpha 22
- Axe Z	: FANUC alpha 22
Vis à billes précontraintes, diamètre	: 50 mm (X, Z), 2x45 mm (Y)
Pas	: 12 mm
Vitesses d'avance	: 1-30000 mm min-1
Mode rapide	: 30000 mm min-1

Système de mesure de déplacement

Emetteur d'impulsions tolérance de positionnement

: Tp ≤ 0,010 mm

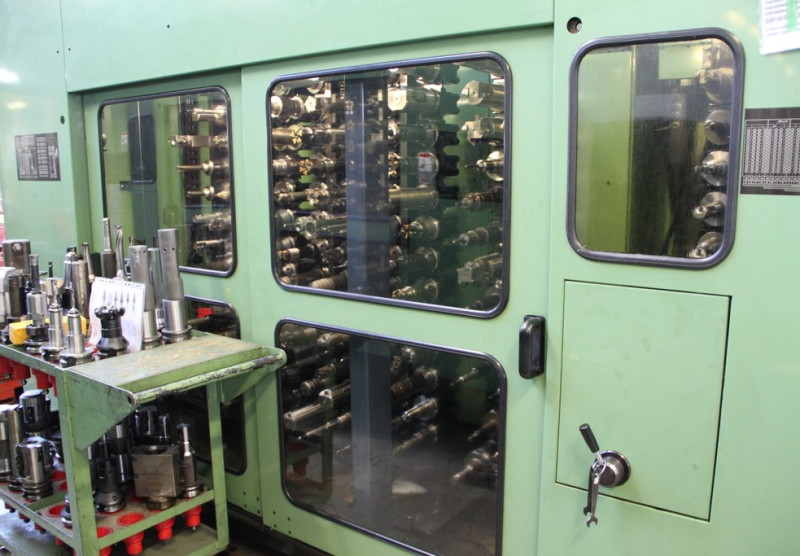

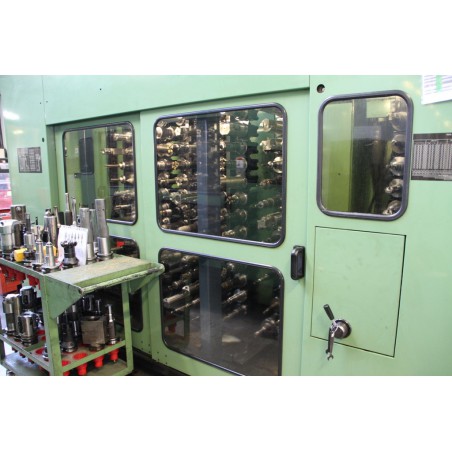

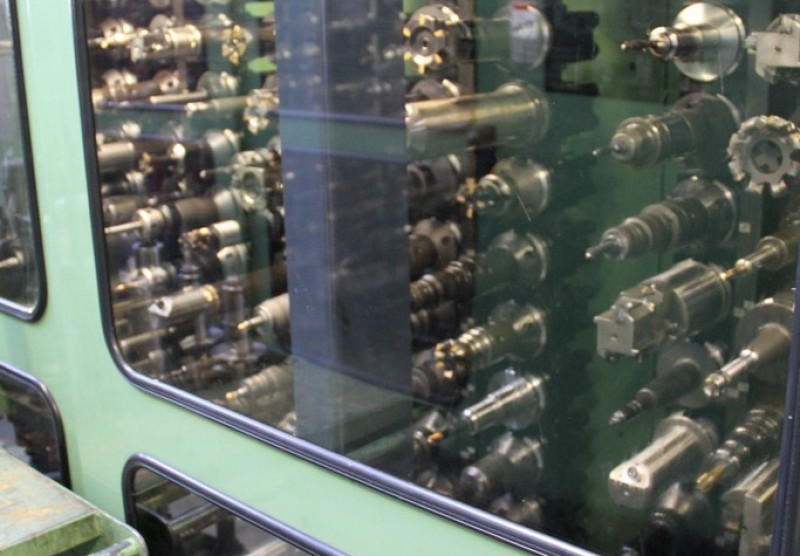

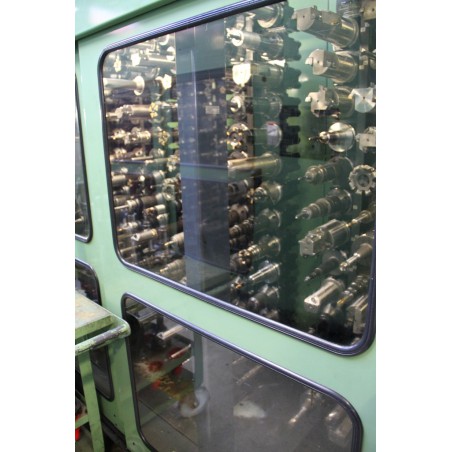

Magasin d'outils

Codage	: fixe
Sélection	: au plus court
Capacité	: 40 emplacements
Temps de sélection max.	: 11 s
Temps de changement d'outil	: 2 s
Temps copeau-copeau	: 5 s
Dimensions max. d'outil	: Ø 125 mm, long. 450 mm
Poids d'outils	: 20 kg
Défaut de balance max. de l'outil au preneur	: 2000 Ncm
Diamètre max. d'outil pour godets vides à droite et à gauche de l'outil	: 300 mm
Raccordement d'outil	: ISO 50
Cône de rainure	: DIN 69871 (ISO 7388/1)
Tirette	DIN 69872 forme A

Vidéo visible plus bas sur cette page.
