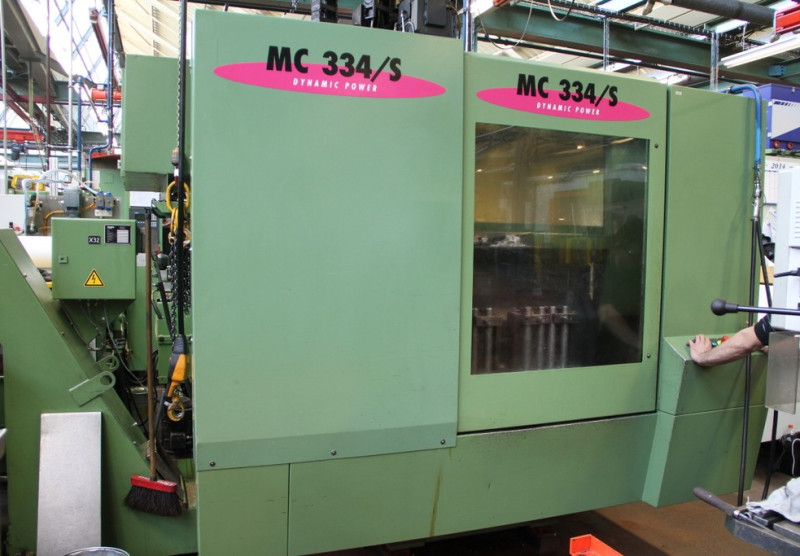

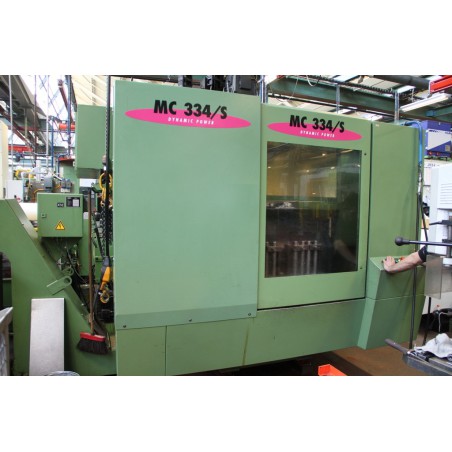

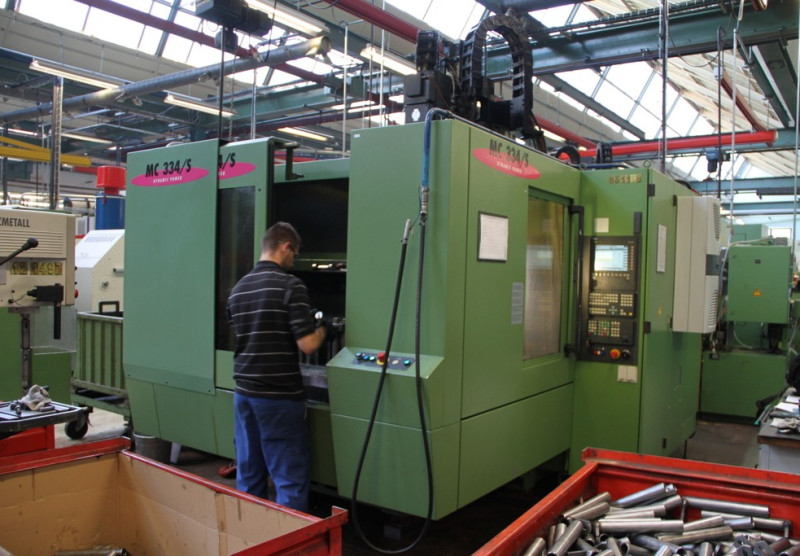

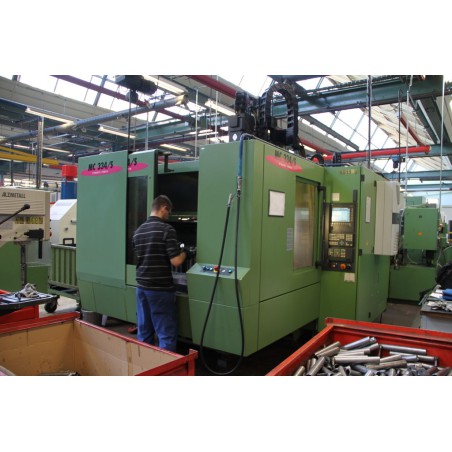

Centre d'usinage vertical STAMA MC 334/S occasion
Fiche technique
| Caractéristiques: | |
| CNC SIEMENS 840 D | |
| Axe X : |
700 mm |
| Axe y : | 520 mm |
| Axe Z : | 400 mm |
| Force d 'avance : | |
| Axe X-Y : | 7000 N |
| Axe Z : | 12 000 N |
| Vitesses de déplacemement : | |
| Avance rapide X/Y/Z : | 60m/min. |
| avance des axes X/Y/Z : | 1 à 10000mm/min. |
| Accélération des axes(m/sec2) : | X : 5 |
| Y : 7 | |
| Z : 10 | |

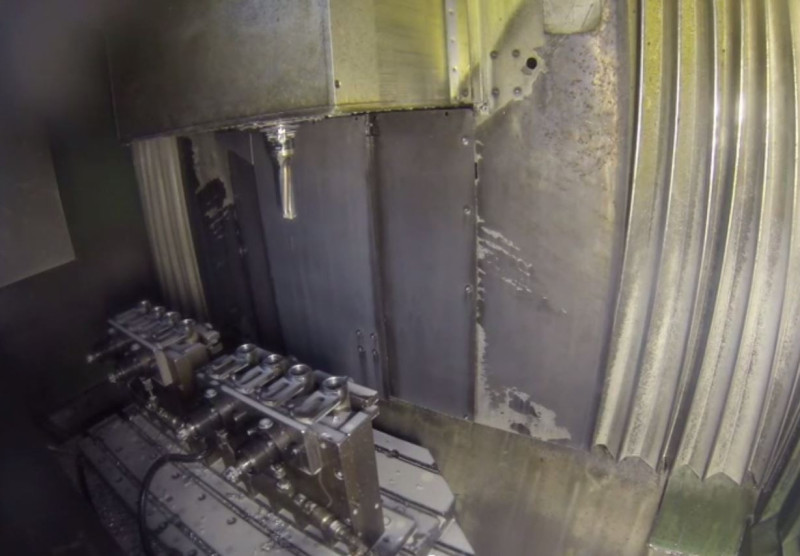

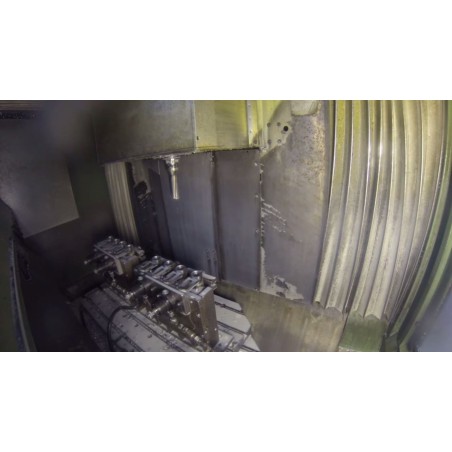

| Table pivotante: | |
| Commande de pivotement pneumatique | |
| Surface de bridage : | 2 x 1000 x 580 mm |
| Nb et dimensions des rainures en T par côté de bridage : | 4 X 18H12 (DIN 60) |
| Nb et Dimaètre des trous locating par côté de bridage : | 2 x diam. 30 F7 |
| Charge admissible sur la table : | 2 x 550 kg |
| Temps de pivotement : | 3.5 sec env. |
| Poupée porte-boche | |
| Fixation des outils : | SA 40 |
| Puissance de serrage : | 8000 N |
| Diam. de la borche renforcée : | 85 mm |
| Vitesse de rotation : | 10000tr/min. |
| Donnée de puissance | |
| Couple constant jusqu'à 2200 tr/min. | |
| A 100% ED | 77 Nm |
| A 20% ED | 200 Nm |
| Puissance à partir de 2200 tr/min | |
| A 100% ED | 17.8 KW |
| A 20% ED | 46 KW |
| Usinage dans l'acier | |
| Puissance de perçage : | 60 mm (foret à plaquettes) |
| Puissance de taraudage : | M30 |
| Puissance de fraisage : |
600 cm3/mn outils daimètres 80 mm |
| Magasin d 'outils | |
| Nb d'emplacement : | 48 |
| Diam. max. d 'outils : | |
| Toutes places occuppées : | 105 mm |
| Avec places libres : | 160 mm |
| Longueur max d'outils à partir de nez de broche : | 300 mm |
| Fixation des outils : | SK 40 |
| Embouts de traction : | DIN 69872-19 |
| Poids de l'outil. max. : | 12 kg |
| Temps de copeau à copeau : | 3.7 sec env. |
| Temps de changement d 'outils : | 1.5 sec |
|
|
|
| Système de mesure | |
| Règle de mesures sur tous les axes | |
| Mesures selon VDI/DGQ3441 | 0.0001 mm |
| Données d'implantation | |
| Surface au sol : | Env. 20 m2 |
| Poids: | 13 000 kg |
| Branchement machine : | Env. 63KVA |
| Equipements | |
|

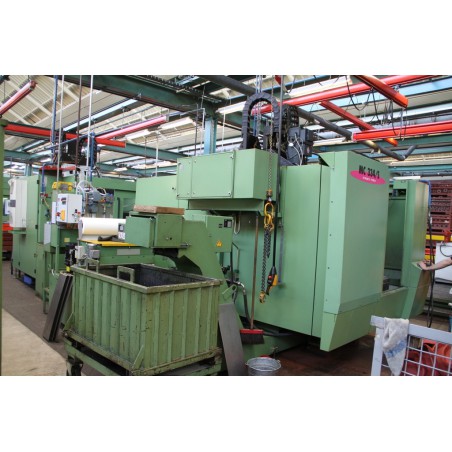

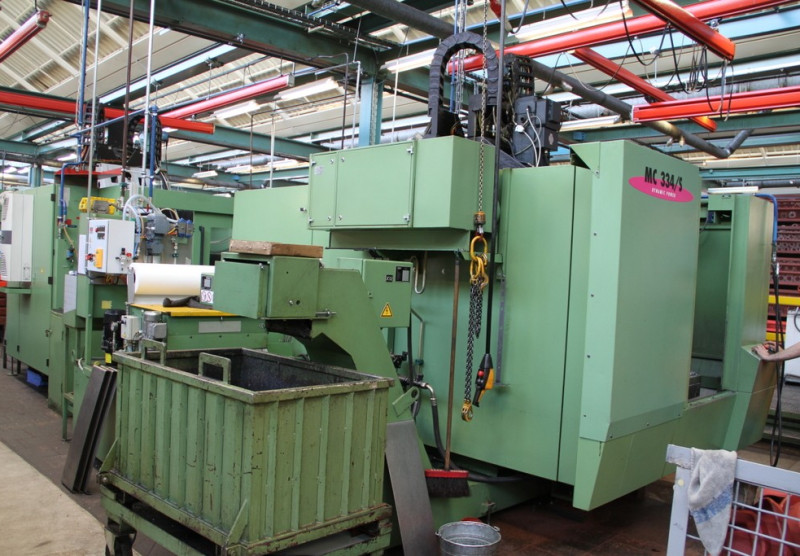

Convoyeur à copeaux |
|
| Vidéo visible plus bas sur cette page | |
Caractéristiques
Veuillez noter : Les informations sur cette page ont été obtenues au mieux de nos capacités et de notre conviction, et auprès des fabricants dans la mesure du possible. Il est donné de bonne foi, mais son exactitude ne peut être garantie. En conséquence, il ne constituera pas une déclaration ou ne constituera pas des conditions contractuelles. Nous vous conseillons de vérifier tous les détails vitaux.
