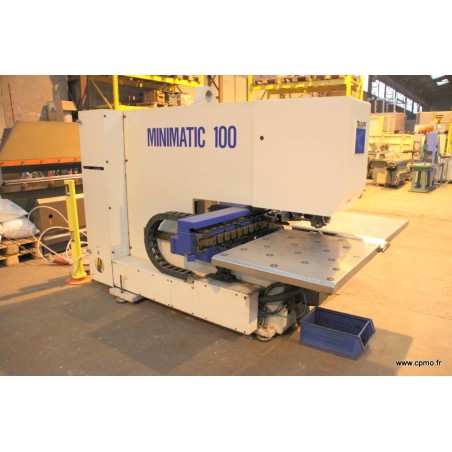

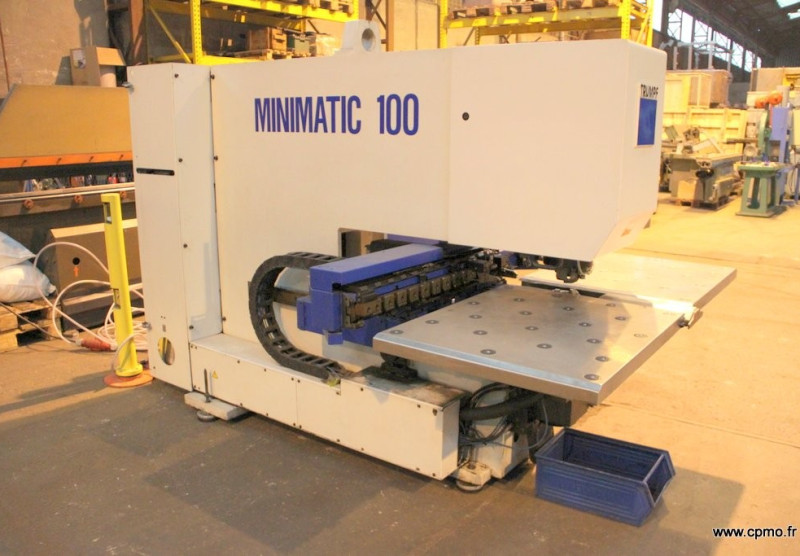

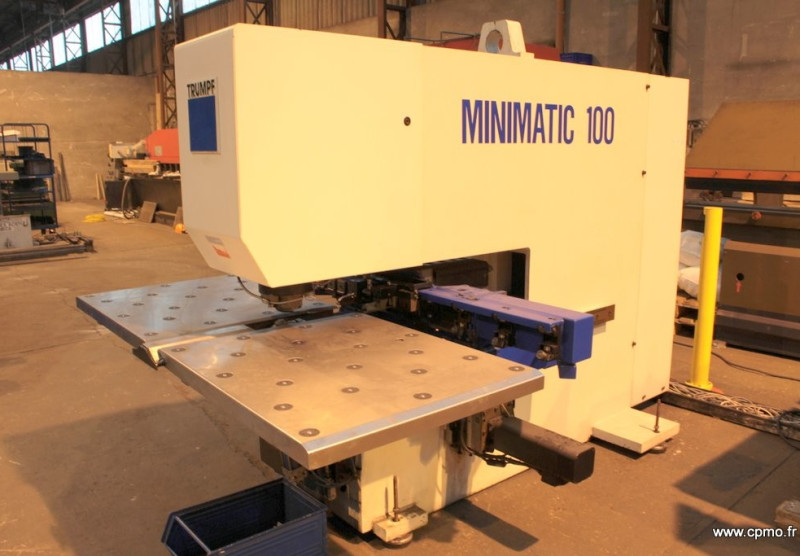

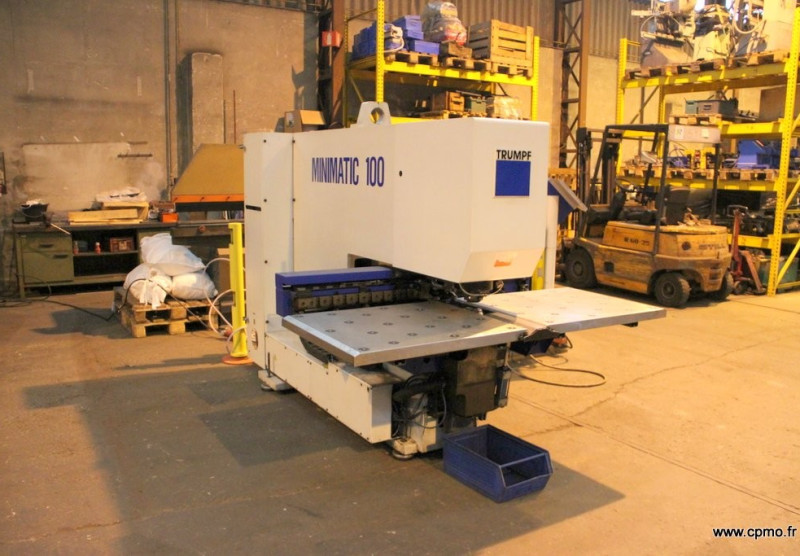

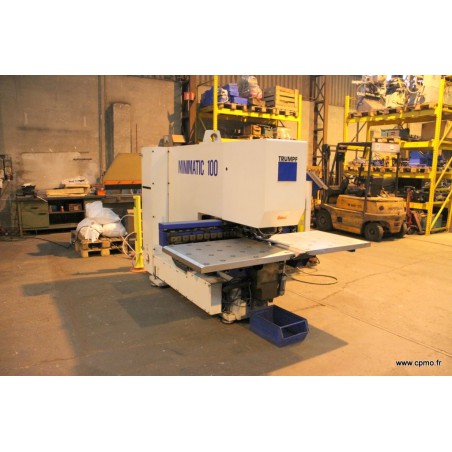

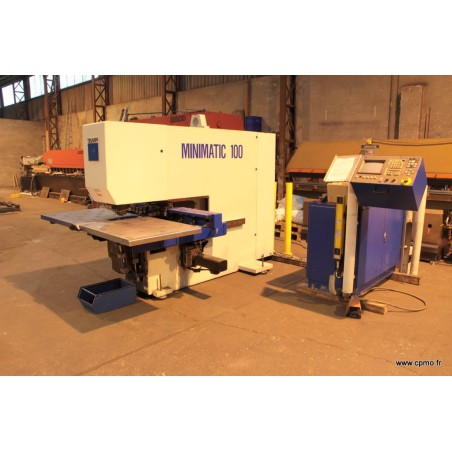

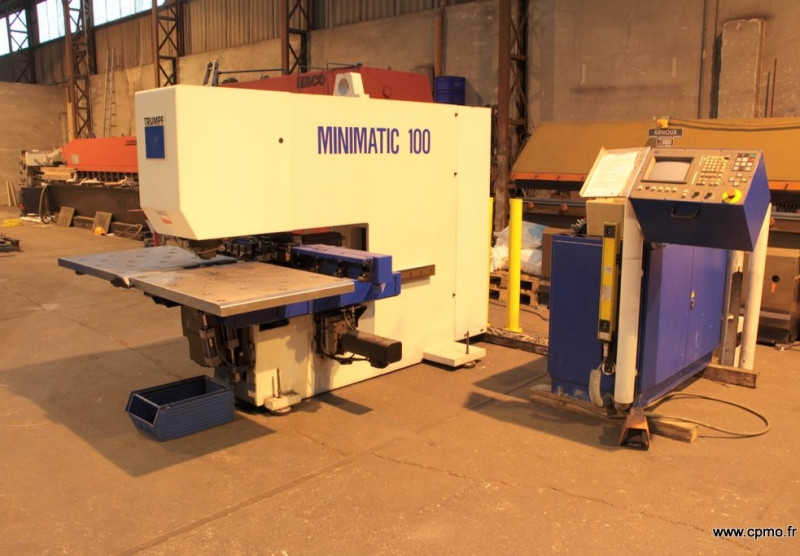

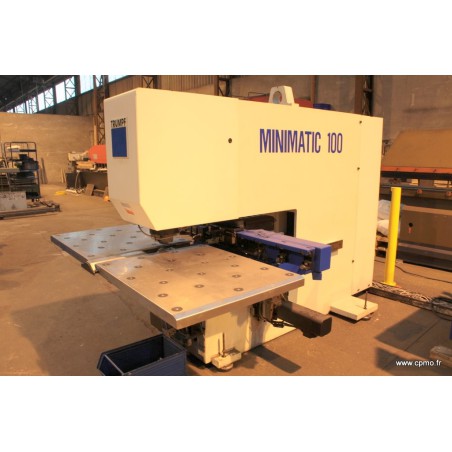

Poinçonneuse CN Trumpf MINIMATIC 100 occasion

Poinçonneuse CN Trumpf MINIMATIC 100 occasion

Fiche technique

Caractéristiques

Force de poinçonnage	: 150 kN
Cadence de poinçonnage adaptative	: 300 l/min
Epaisseur de tôle maxi.	: 4 mm
Poids de la pièce maxi.	: 50 kg

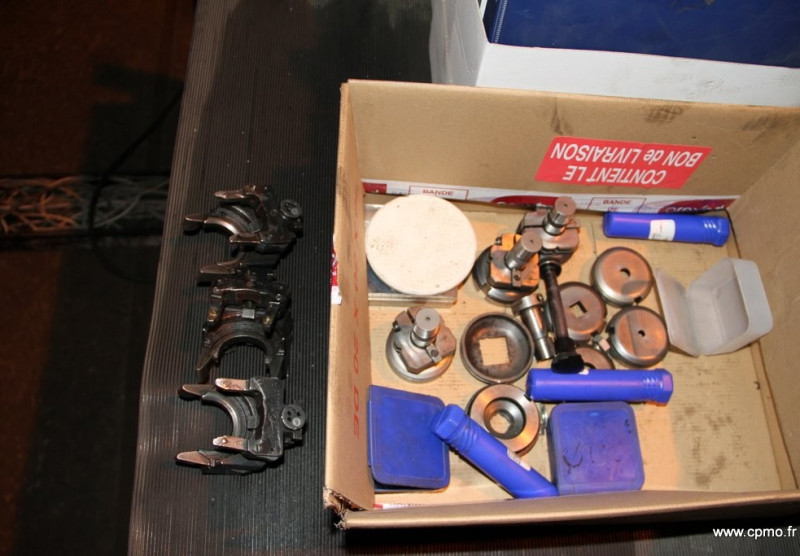

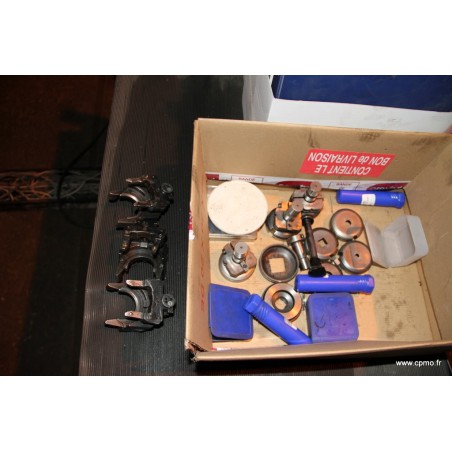

Outil standard rond max.	: Ø 38 mm
Outil standard carré max.	: côté 25,4 mm

Vitesses max. de positionnement

parallèle aux axes	: 40 m/min
simultané (X + Y)	: 56 m/min

Modes d'entraînement

Axe X / Axe Y	: Moteurs AC sans entretien
Axe de coulisseau	: Hydraulique

Champs d'action

En largeur (X)	: 750 mm
En longueur (Y)	: 750 mm

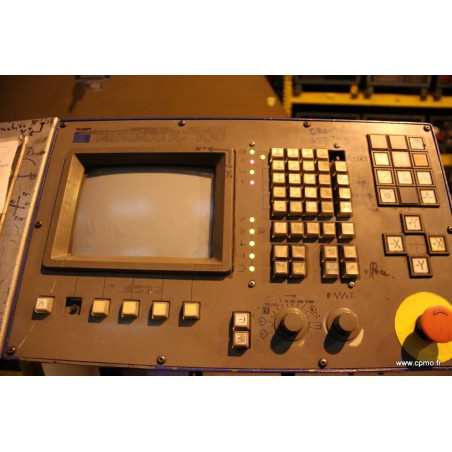

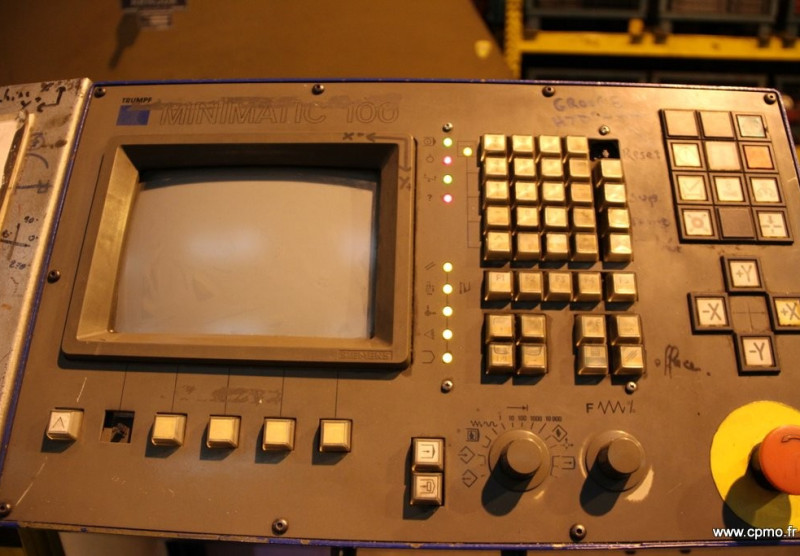

Commande Siemens Sinumerik 3N

Précision

Résolution min.	: 0,01 mm
Précision de positionnement Pa	: ± 0,2 mm
Dispersion moyenne de positionnement Ps	: ± 0,06 mm

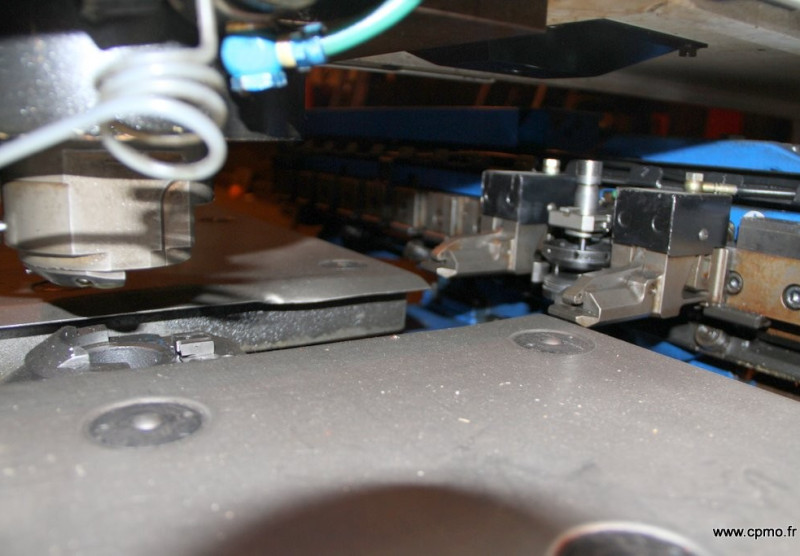

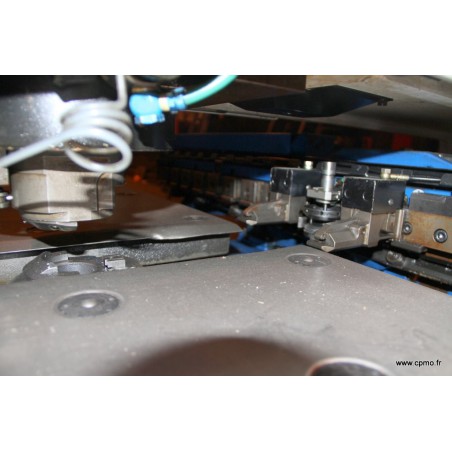

Changement d'outil

Type de changement	: automatique
Nombre d'outils dans le magasin linéaire	: 9
Temps de changement des outils	: env. 6 s

Evacuation par table escamotable des pièces jusqu'à 500 x 500 mm maxi.

Evacuation par trappe rigide des pièces jusqu'à 80 x 100 mm maxi.

Raccordement

Electrique	: 9 kVA / 50 Hz
Pneumatique	: 0,5 m³/min
Pression d'air mini.	: 5 bar
Pression d'air maxi.	: 8 bar

Dimensions et poids

Longueur	: 2900 mm
Largeur	: 1900 mm
Hauteur	: 2000 mm
Poids	: 3500 kg

Vidéo visible plus bas sur cette page.

Caractéristiques

Veuillez noter : Les informations sur cette page ont été obtenues au mieux de nos capacités et de notre conviction, et auprès des fabricants dans la mesure du possible. Il est donné de bonne foi, mais son exactitude ne peut être garantie. En conséquence, il ne constituera pas une déclaration ou ne constituera pas des conditions contractuelles. Nous vous conseillons de vérifier tous les détails vitaux.
